MEKANİK TESTLER

Üniversitelerin ve Firmaların günümüz Ar-Ge faaliyetleri kapsamında çözüm ortaklığı yapılmaktadır. Bu amaçla, Ar-Ge faaliyeti kapsamında İstek ve ihtiyaca bağlı deneysel test sisteminin tasarım ve kurulumu gerçekleştirilmektedir.

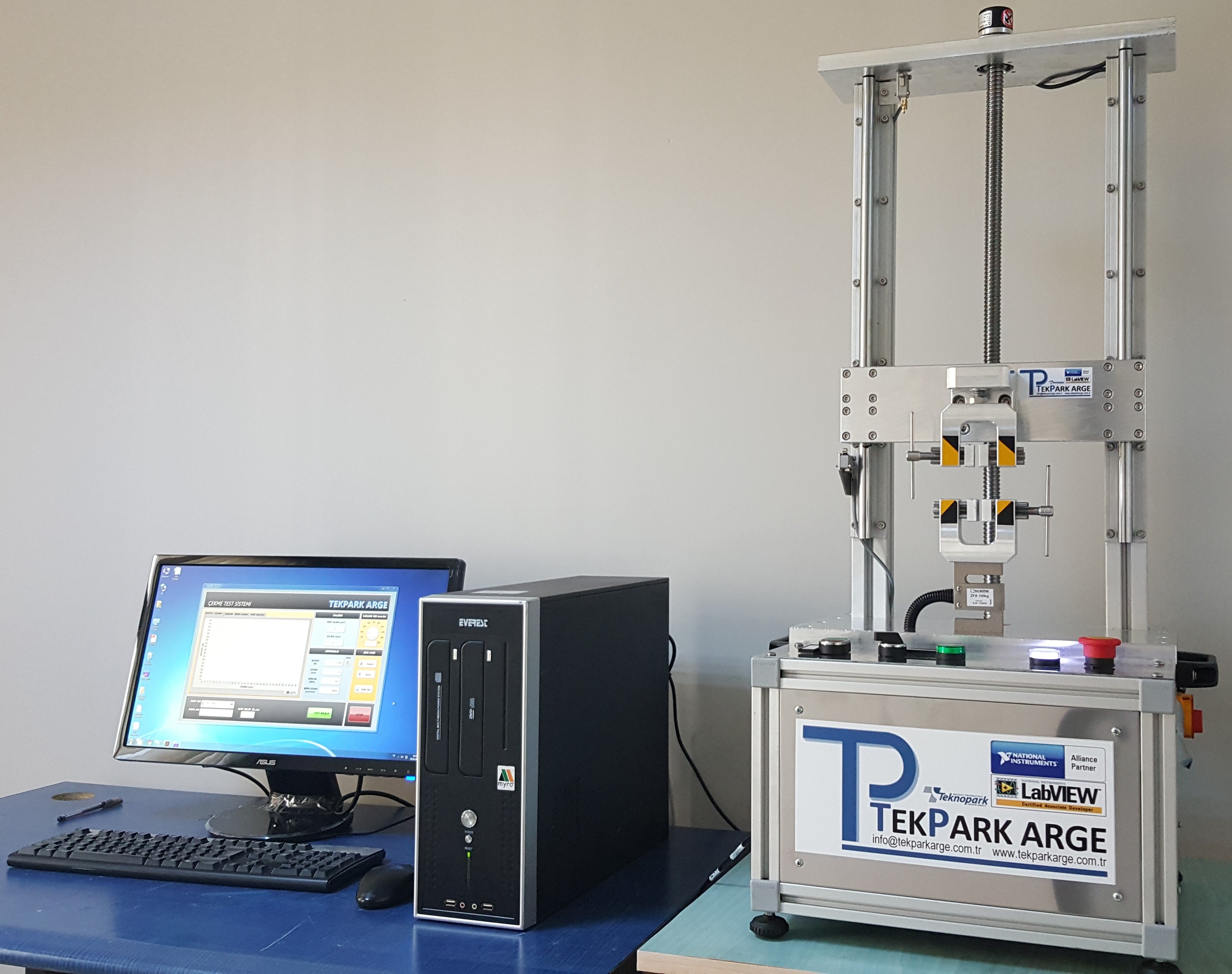

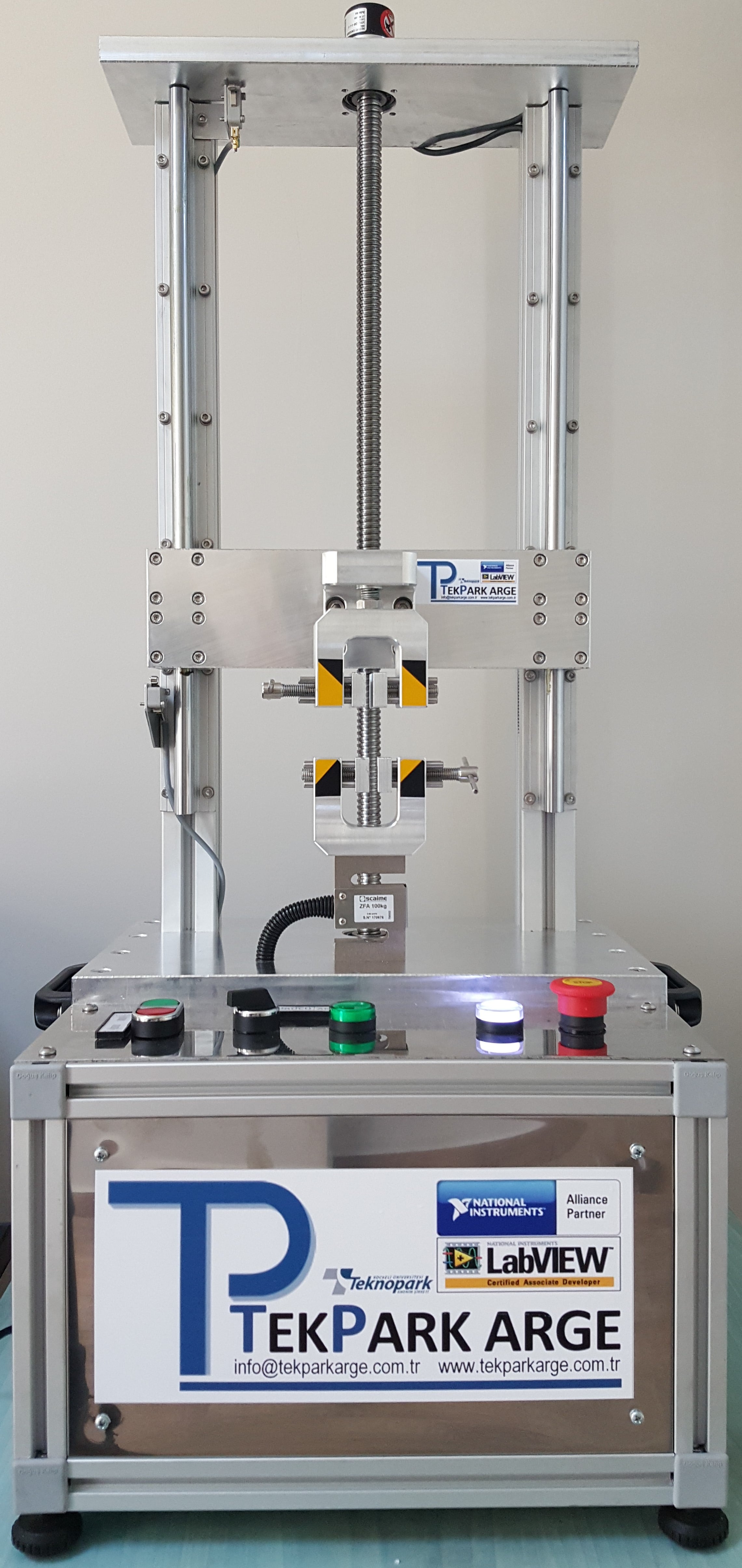

01kN Çekme Test Cihazı

100 kgf Çekme Kuvveti

Servo-elektromekanik sürüş

2-200 mm/dk çekme hızı

0-350 mm çeneler arası mesafe

PC Kontrollü, Kullanıcı dostu arayüz tasarımı

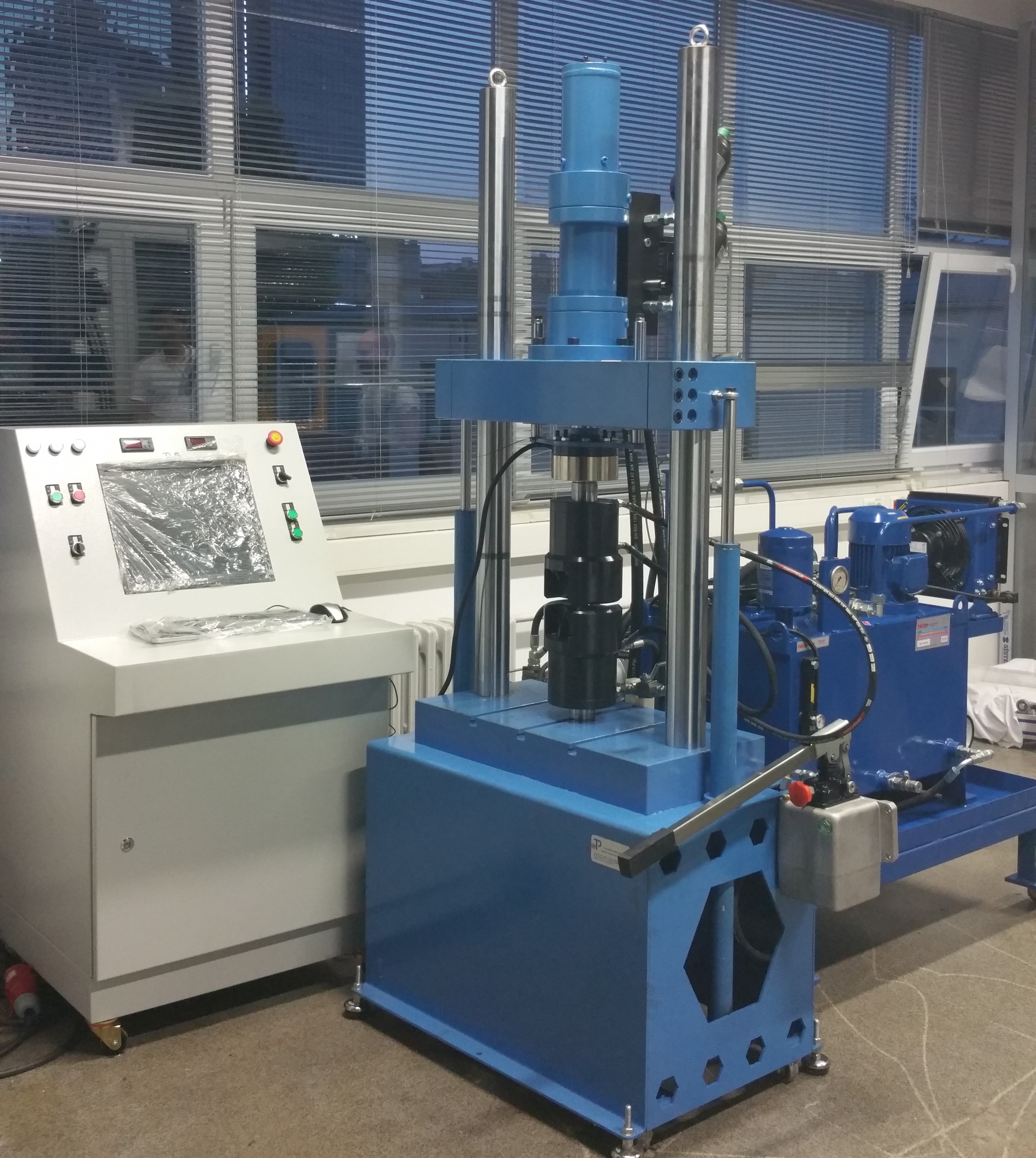

Servo Hidrolik Çekme-Basma-Yorulma Test Cihazı

0-25 Hz Yükleme Hızı

Ayarlanabilir çene arası ilk mesafe (0-800 mm)

Ayarlanabilir çene sıkma kuvveti

Programa entegre yükleme tipi sinyal üreteci

İsteğe göre kapasite seçimi

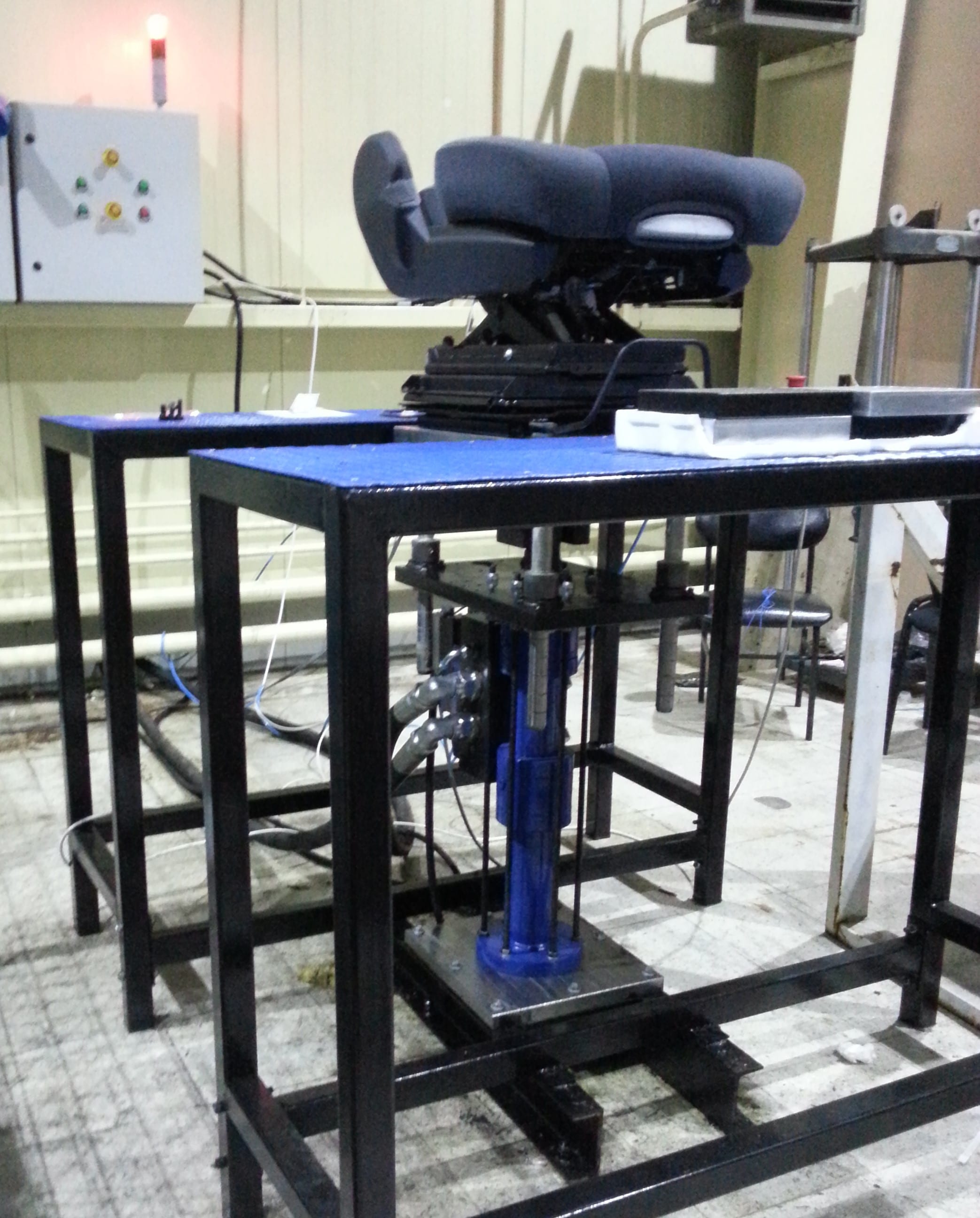

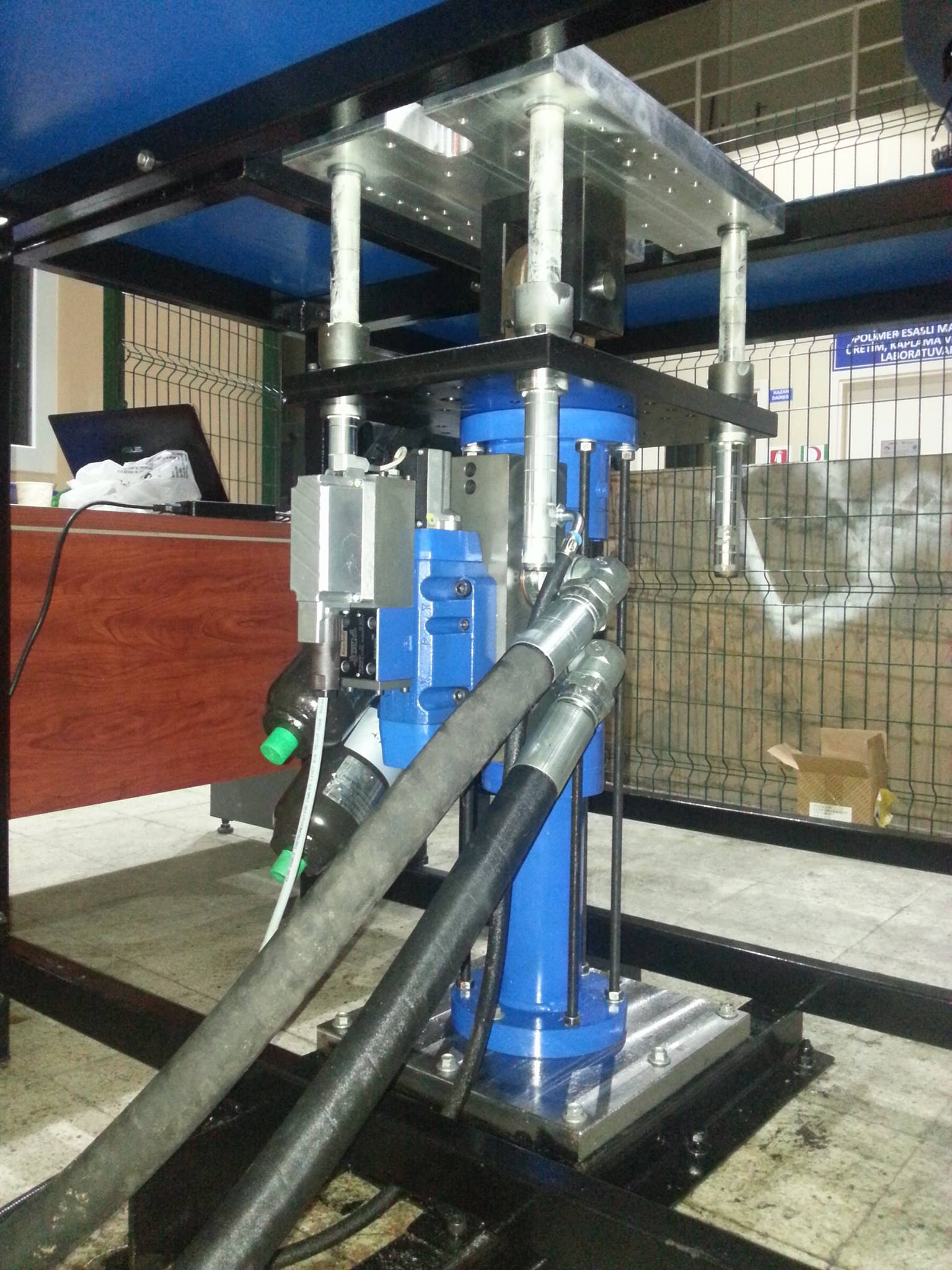

Servo Hidrolik Tek Eksen Yol Simülatörü- Sarsma Tablası

Yol verilerinin çalınması için çeyrek taşıt modeline uygun servo hidrolik sarsma tablası olarak da kullanılabilmektedir.

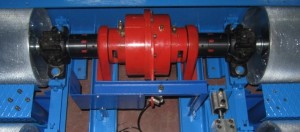

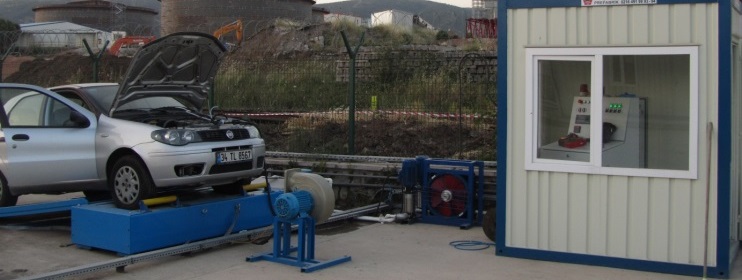

Şasi Test Dinamometresi

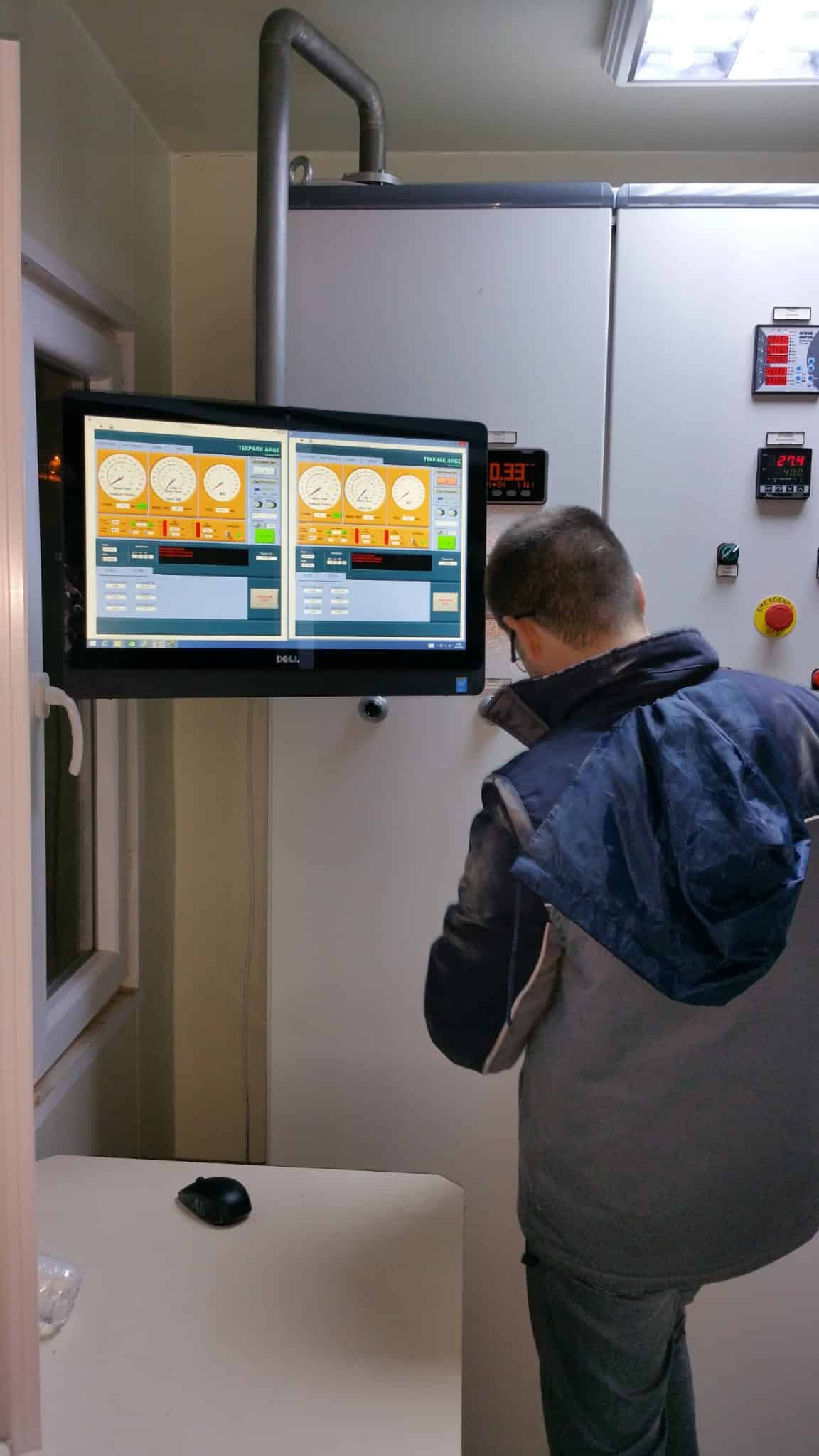

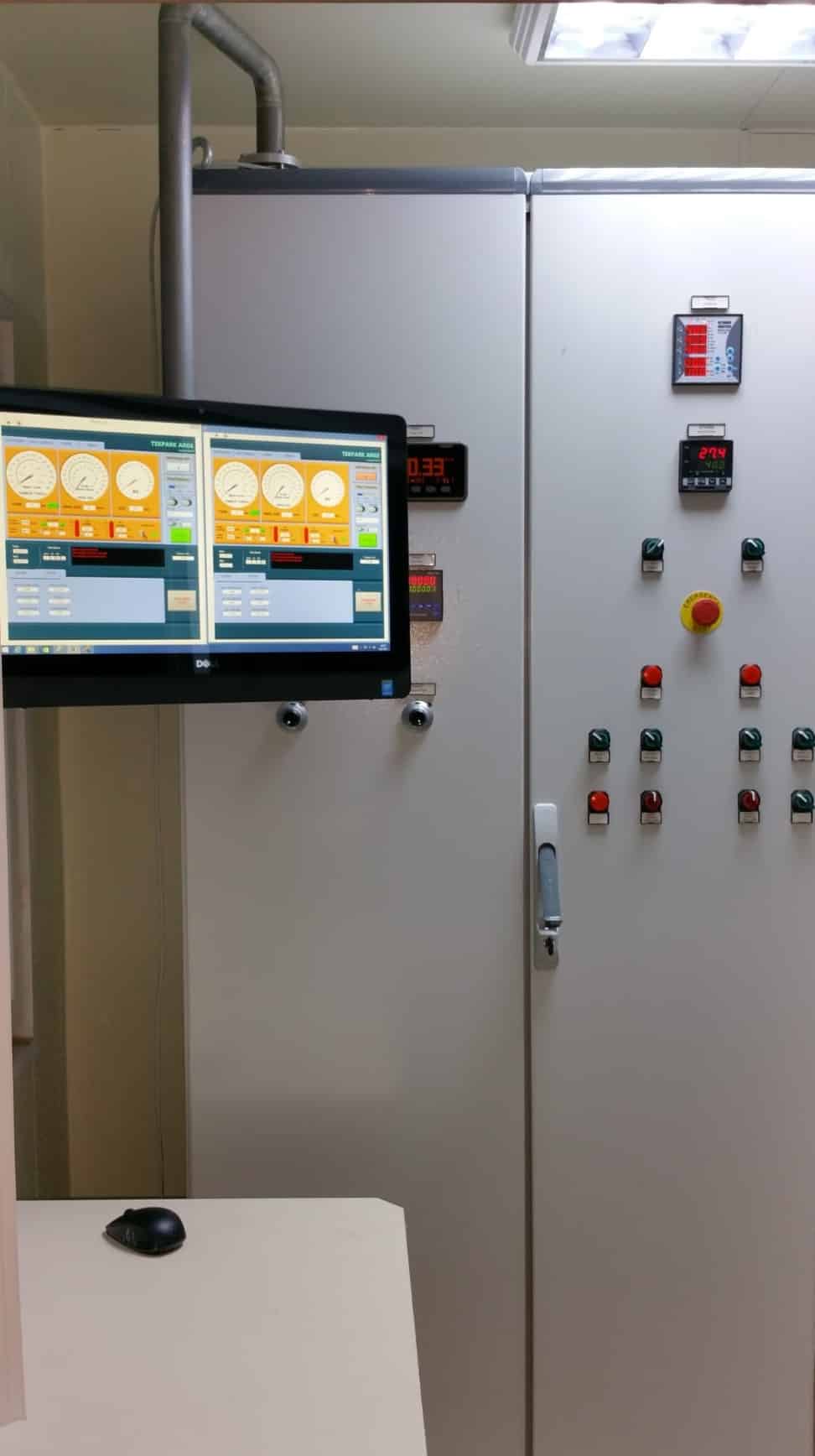

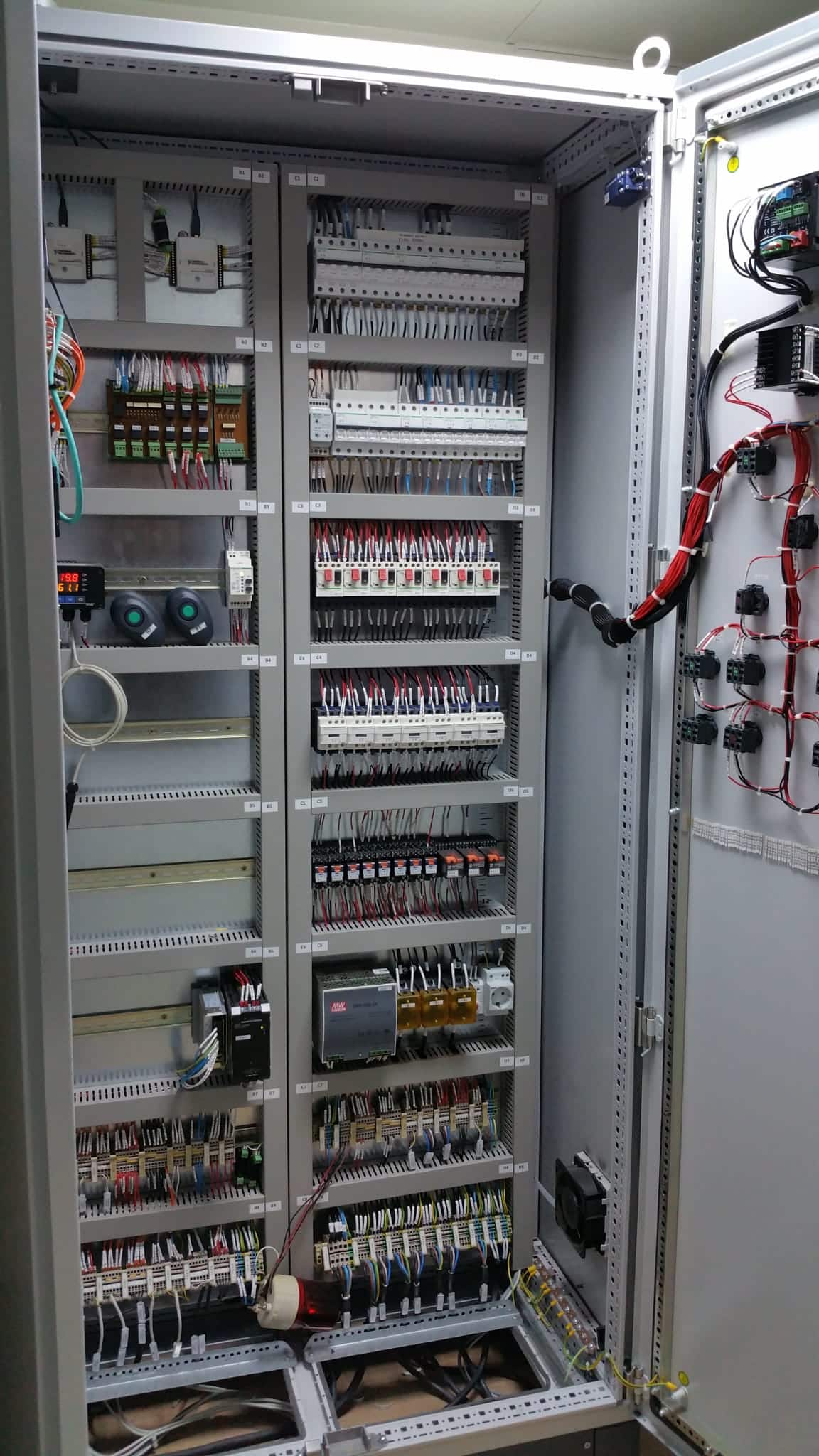

Araç, Motor, Yakıt vb performans ölçüm ve ömür dayanım testlerinde kullanılabilmektedir. Sulu tip (Hidrolik) ve Rejeneratif olarak imal edilebilmektedir. Sulu tip dinamometre, Exproof saha uygulamalarında kullanım için avantaja sahiptir. Sistem pano ve bilgisayar ile ayrı ayrı kontrol edilebilmektedir.

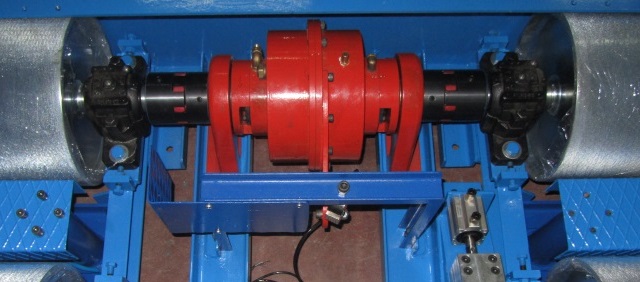

Şasi Test Dinamometresi (Sulu Tip) Özellikleri

Taşıyıcı Şasi

  • Zemin Üstü, Rampa çıkışlı
  • Çelik tambur (4 adet ve senkronize)
  • Ön Tamburlar arası kardan/kaplin bağlantısı
  • Ön ve arka tamburlar arası triger/güç kayışı bağlantısı ile senkron çalışma
  • Havalı araç indirme sistemi
  • Tambur kilitleme sistemi

Hidrolik (sulu) dinamometre:

  • Min Araç Hızı: 40 km/h
  • Max Araç Hızı: 160 km/h
  • Max. Moment: 150 Nm – 450 Nm

Sistemde ölçülen büyüklükler:

  • Tekerlek momenti
  • Tekerlek Devri
  • Taşıt Hızı
  • Motor Suyu Sıcaklığı (max 150 oC)
  • Buharlaştırıcı sıcaklığı (max 150 oC)
  • Ortam sıcaklığı (max. 50 oC)
  • LPG gaz Basınç Sensörü (max 2 Bar)
  • Yakıt Tüketimi (Mass Flowmeter üzerinden RS485 kanalı ile 13 farklı ölçüm bilgisi alınmaktadır)
  • Gaz Pedalı konumu

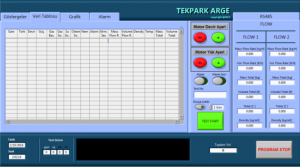

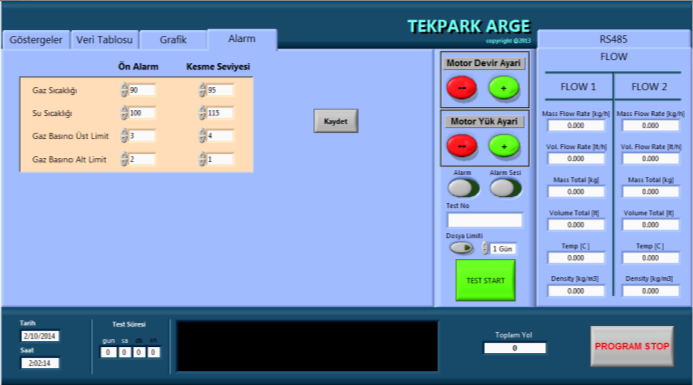

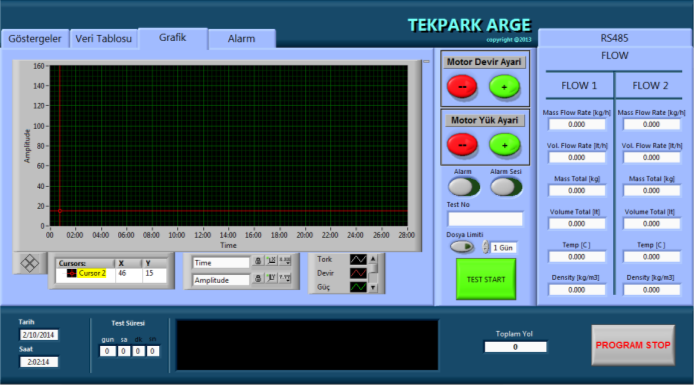

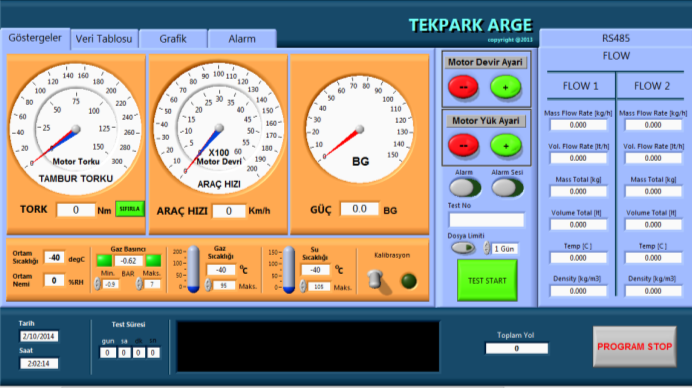

  • Veriler PC ekranında izlenebilir ve bilgisayar kalıcı hafızasına kayıt edilebilemektedir.

Sistemde Kontrol Edilen Büyüklükler;

  • Tekerlek momenti
  • Gaz Pedalı konumu
  • Moment-Zaman senaryosu
  • Hız kalibrasyon butonu
  • PC ekranı ve harici buton sistemi ile hız ve moment ayarı

Dinamometre Su Soğutma Ünitesi ve Tesisatı

  • (1500 m3 depo kapasiteli, Pompalı , Fanlı ek soğutma sistemi)

Motor Soğutma Fanı

  • (4 kW, 8000 m3/h, Özel Davlumbazlı)

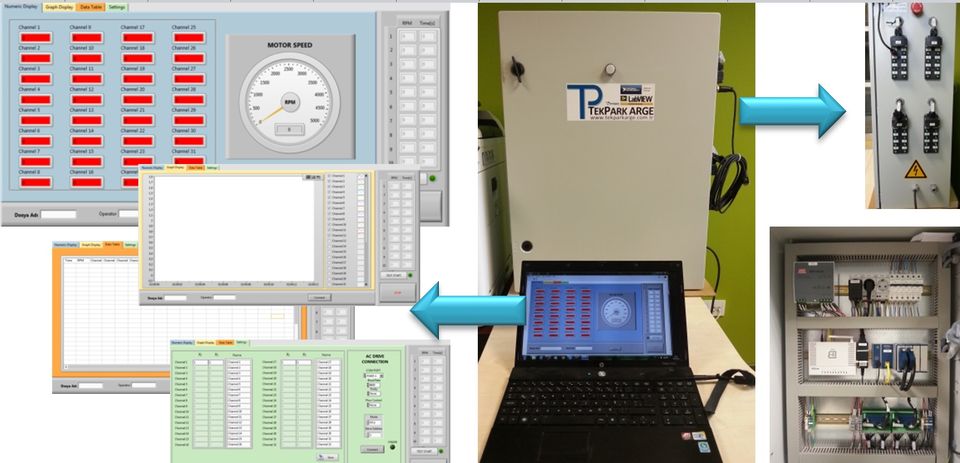

National Instrument Partnership

national Instrument logo
labview logo



Firmamız CLAD Sertifikası alarak NATIONAL INSTRUMENTS firmasının Otomotiv alanında Türkiye Çözüm Ortağı olmuştur



Aktarma organlarından Çoklu V-kayışı Güç kaybı ve performans ölçüm testi;

Binek otomobillerde motor ön elemanlarından çoklu V kayışlarının performans ve tasarım optimizasyonu çalışmalarında kullanılmak üzere tasarlanmış ve kurulmuştur.

Sistemde; Motor ve Dinamometre devir ve momentleri ölçülerek güç kayıpları bulunabilmektedir. Yükleme esnasında kasnak eksen mesafesi arasındaki değişim, kayış gergi kuvveti, kayışın kasnağa girinim miktarı ve kayış hızı ölçülerek kayıt altına alınabilmektedir.








Uygulama;

  • “Torque Loss Measurements on Poly V-Ribbed Belt Drive Systems” The ASME 2012 11th Biennial Conference on Engineering Systems Design and Analysis (ESDA2012), 2012
  • “Gage Repeability and Reproducibility Investigations of a Test Rig Using Anova/XBar-r Method “, Proceedings of the ASME 2011 , International Mechanical Engineering Congress&Exposition IMECE, (2011)

Çift Kollu sarkaç Enerji Sönümleme Ölçüm Sistemi

Enerji sönümleme karakteristiğinin ölçülmesi gerektiği uygulamalarda kullanılmak üzere tasarlanmış ve imal edilmiştir. Sistem, 8 kJ enerji ile 10 m/s hızda darbe üretebilmektedir. Çift kollu  kullanılabileceği gibi, sabit duvar çarpışmaları da simüle edilebilmektedir.







  • “ÇİFT KOLLU SARKAÇ TİPİ ÇARPMA TEST DÜZENEĞİNİN TASARIM VE KURULUMU”, 5th International Advanced Technologies Symposium, (2009)



Çekme Basma Test Üniteleri

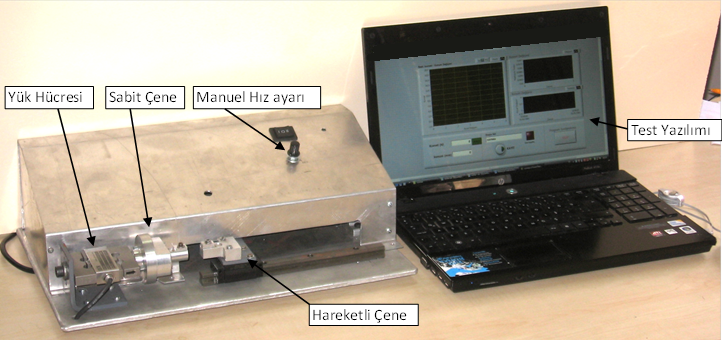

Çanta tipi Mekanik/Biyomekanik test Üniteleri

Mekanik ve biyomekanik uygulamalarda bilimsel ve Eğitim araçlarında kullanılabilir Ekonomik çözüm sunmaktadır. Çanta tipi olması dolayısıyla istenilen yere rahatlıkla taşınabilmektedir. Özellikle Taze doku testlerinin yapıldığı biyomedikal uygulamalar için ideal kullanıma sahiptir.  Uygulamaya özgün Çene tasarımı yapılmaktadır.

  • Çekme/Basma 50-500 N kapasiteli, Döndürme; 10 Nm moment kapasiteli  (isteğe göre değiştirilebilir)
  • 0,02 mm konum hassasiyeti  (İsteğe göre değiştirilebilir)
  • Ayarlanabilir çekme hızı
  • Ayarlanabilir veri toplama ve kayıt sıklığı


3 Nokta Eğme Testi

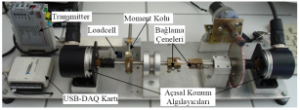

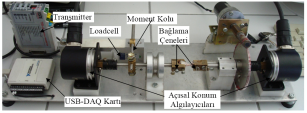

Torsiyon testi (Kayakçı kırığı modeli)

Uygulamalar:



  • “Mekanik Testlerin Biyomekanik Uygulamalar için Değerlendirilmesi”, 2. Ulusal Tasarım İmalat ve Analiz Kongresi, (2010)
  • “Testing of callus formation strength after bone fracture healing for rats”, 9.Int Semp. Computer Methods in Biomechanics and Biomedical Engineering 2010, , , (2010)
  • “Travmatik beyin hasarı oluşturulan sıçanlarda kırık iyileşmesine Botulinum toksin A uygulamasının etkisi” Ulusal Türk Ortopedi ve Travmatoloji Kongresi XXI, , , (2009)
  • “Osteoporoz oluşturulan sıçanlara Travmatik Beyin Hasarının etkisinin araştırılması (Deney Çalışması)”, Ulusal Türk Ortopedi ve Travmatoloji Kongresi XXI, , , (2009)
  • “Effects of botox on fracture healing after traumatic brain injury – An experimental study on rats”, 10th Efort Congress (10th Congress of The European Federation of National Associations of Orthopaedics and Traumatology, (2009)
  • “Sıçanlarda Travmatik Beyin Hasarının Kırık İyileşmesine Etkisi”, IV. Ulusal Biyomekanik Kongresi,  (2008)



Optik ve görüntülü ölçme sistemleri

Yüksek performans gerektirmeyen kullanımı basit ve kolay bir ölçüm sistemidir. CCD kamera ve görüntü kartı gibi arabirimleri elimine ettiğinden oldukça ekonomiktir.  Program üzerinde resim üzerine şekil çizme ve yazı yazma araçları mevcuttur.




Uygulamalar:

  • “Kablo İmalatında Kesit Kontrolü İçin Görüntülü Ölçme Sisteminin Kurulması”, 5th International Advanced Technologies Symposium (2009)
  • image052 ERGE Elektrik-Elektronik San. ve Tic. Ltd. Şti.





Uygulama;

  •  aygaz  image070  AYGAZ A.Ş. Körfez Tesisleri, Ürün Geliştirme Test Sahası
